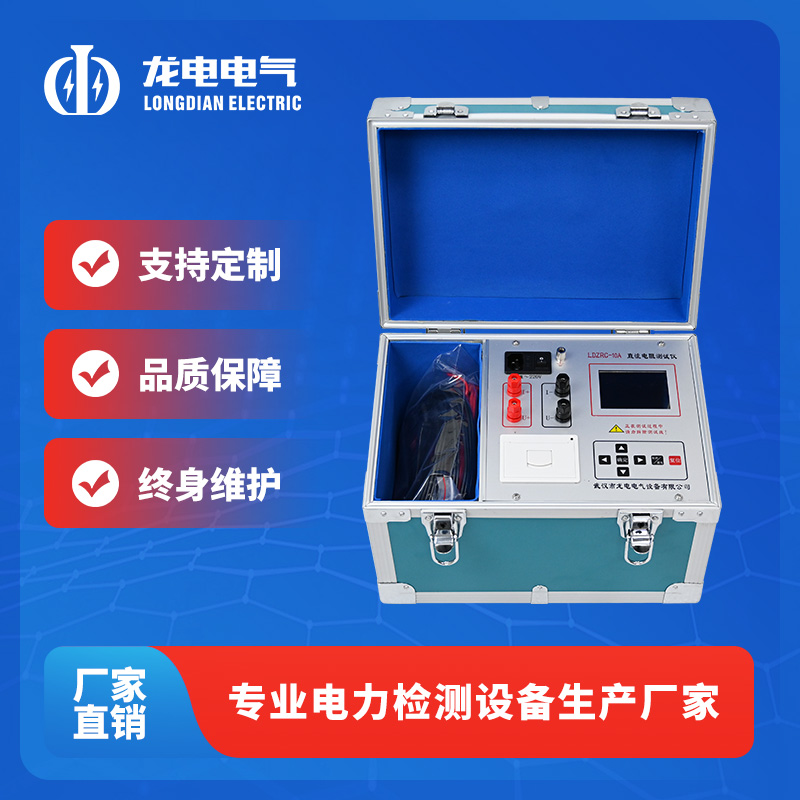

變壓器直流電阻測試儀使用方法

我們已知，在控制電路頻率f=1/2π√LC時，控制電路產生諧振，此時試品上面的電壓是勵磁變高壓端輸出電壓的Q倍。Q為操作系統質量原因，即工作標準電壓諧振倍數，一般為幾十到一百以上。先進行調整交流變頻電源的輸出頻率使控制電路發生串聯諧振，再在控制電路諧振的條件下調整交流變頻電源輸出電壓使試品工作標準電壓達到實驗值。由于回路的諧振，交流變頻電源比較小的輸出電壓就可在試品CX上產生較高的實驗工作標準電壓。

變頻串聯諧振試驗裝置主要通過調諧電感與負荷電容使其產生工頻串聯諧振，變頻串聯諧振試驗裝置以獲得工頻實驗電壓的串聯諧振試驗裝置。串聯諧振由隔離變壓儀、調頻調壓開關電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器組成串聯諧振連接方式;分壓器并接在被試品上，用作測量被試品上面的諧振工作標準電壓，并且做好過壓保護信號;調頻功率輸出經激勵變壓器藕合給串聯諧振回路，提供串聯諧振的激勵輸出功率。

各種大型電力變壓器、電力電纜、汽輪及水力發電機組以及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻環境下，變頻串聯諧振試驗裝置由于被試品變壓器容量較大，或者實驗工作標準電壓要求較高，對試驗裝置的電源容量相對應也有很高的要求，傳統的工頻耐壓裝置一般單件體積大，重量重，不太方便現場搬運，而且不太方便任意組合，靈活性較差。好一點的方法是選用串聯諧振的方式來進行耐壓試驗。

以上就是小編給大家介紹的變壓器直流電阻測試儀這塊的相關知識哦，武漢龍電電氣專業生產變壓器直流電阻測試儀，從事于電力行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
