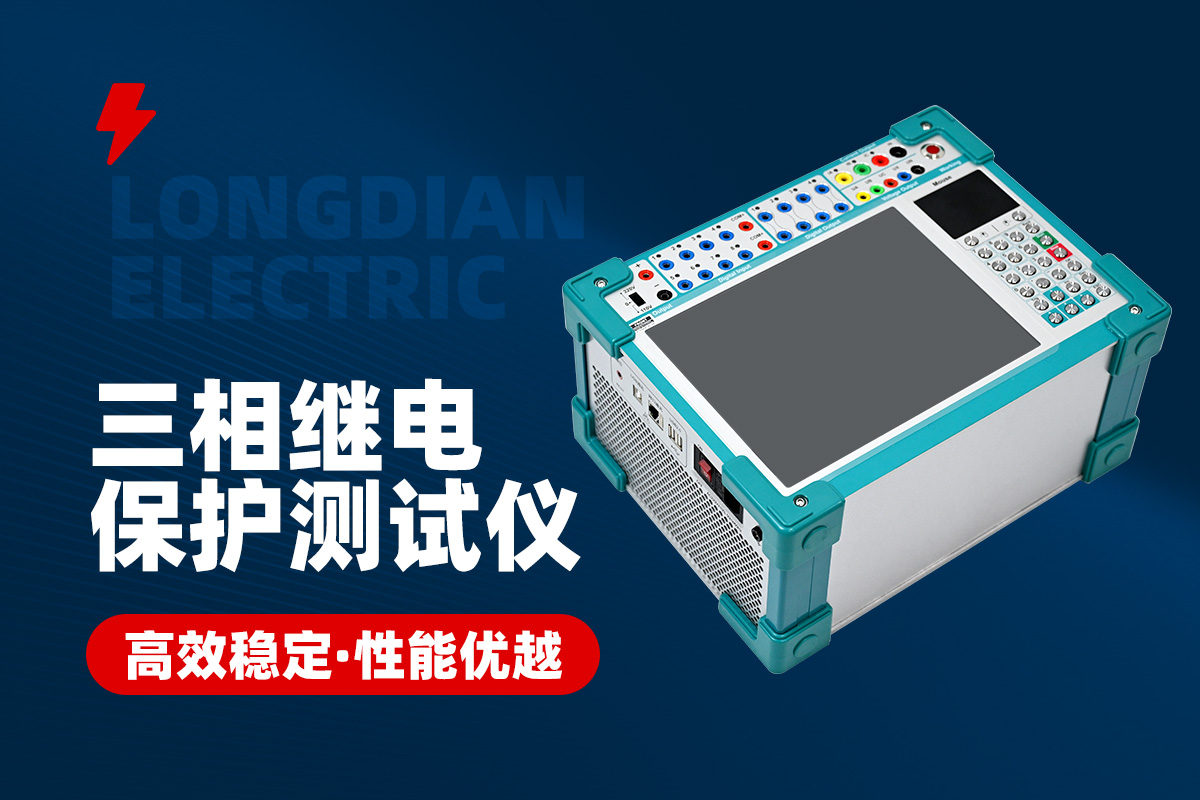

繼電保護測試儀工作原理

繼電保護測試儀是一種用于測試電力系統中繼電保護設備性能的專用儀器。它的主要作用是對繼電保護裝置進行功能和性能的全面檢測，以確保其在電力系統發生故障時能夠準確、快速地切斷故障電路，保障電力系統的安全穩定運行。

繼電保護測試儀通過對模擬電力系統中的各種故障條件，如短路、過載、接地等，來檢驗繼電保護裝置的動作特性。在測試過程中，繼電保護測試儀會向被測繼電保護裝置施加相應的故障信號，然后觀察其動作時間和返回時間是否符合設計要求，以及動作值和返回值是否在規定范圍內。通過這種方式，可以確保繼電保護裝置在電力系統發生故障時能夠及時、準確地切斷故障電路。

繼電保護測試儀通過對模擬電力系統中的邏輯條件，如開關狀態變化、電流互感器飽和等，來檢驗繼電保護裝置的邏輯功能。在測試過程中，繼電保護測試儀會向被測繼電保護裝置施加相應的邏輯信號，然后觀察其邏輯判斷和邏輯運算是否正確，以及邏輯關系是否清晰、合理。通過這種方式，可以提高繼電保護裝置的可靠性和穩定性。

繼電保護測試儀通過對模擬電力系統中的各種干擾信號，如電磁干擾、電壓波動等，來檢驗繼電保護裝置的抗干擾能力。在測試過程中，繼電保護測試儀會向被測繼電保護裝置施加相應的干擾信號，然后觀察其在干擾環境下的工作性能，以及抗干擾能力是否滿足要求。通過這種方式，可以提高繼電保護裝置在復雜電力環境下的適應性。

繼電保護測試儀還具有對繼電保護裝置的通信功能進行測試的功能。在測試過程中，繼電保護測試儀會向被測繼電保護裝置發送通信信號，然后觀察其通信協議、通信速率等參數是否符合要求，以及通信過程中是否存在誤碼、丟包等問題。通過這種方式，可以確保繼電保護裝置與其他電力設備的協同工作。
