10KV的高壓線路應該如何核相

10KV高壓線路核相是電力系統運行中的重要環節，可以判斷兩條或多條線路的相位關系，為并網、倒送電等操作提供依據。目前，常用的10KV高壓線路核相方法有兩種：無線核相、有線核相

無線核相

無線核相是利用無線電波來傳遞相位信息的核相方法。其優點是安全、方便、靈活。

無線核相的具體步驟如下：

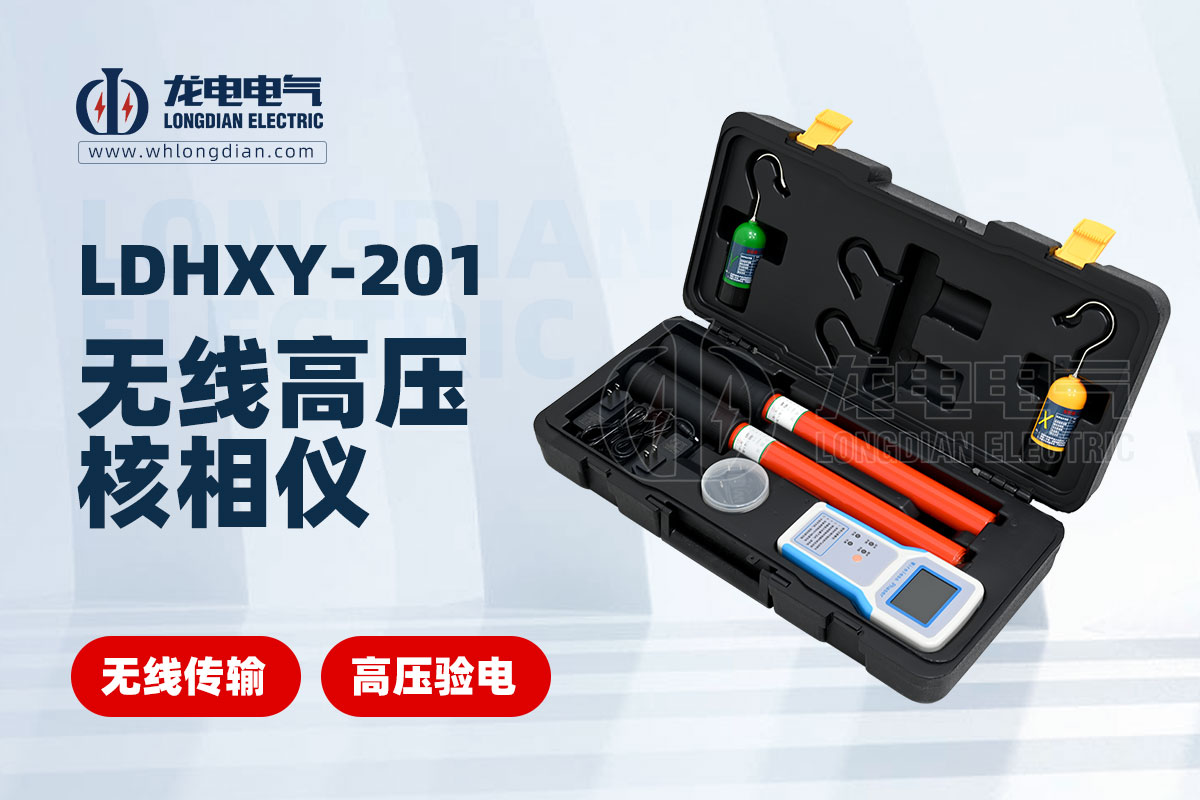

① 將無線核相儀的發射器連接到被測線路的兩相或三相導線上。

② 打開發射器電源。

③ 發射器采集相電壓信號并將其轉換為無線信號。

④ 無線信號通過無線通道傳送到接收器。

⑤ 接收器接收無線信號并進行解調。

⑥ 接收器與發射器感應到的交變電動勢進行比較。

⑦ 接收器根據比較結果指示被測電網的相序。

例如，如果發射器和接收器感應到的交變電動勢同相，則說明被測電網同相；如果發射器和接收器感應到的交變電動勢異相，則說明被測電網異相。

有線核相

有線核相是利用電纜來傳遞相位信息的核相方法。其優點是精度高。

有線核相的具體步驟如下：

① 將有線核相儀的電壓互感器連接到被測線路的兩相或三相導線上。

② 將有線核相儀的電流互感器連接到被測線路的一相導線上。

③ 打開有線核相儀電源。

④ 有線核相儀采集相電壓信號和電流信號，并將其進行比較。

⑤ 有線核相儀根據比較結果指示被測電網的相序。

例如，如果被測電網同相，則有線核相儀指示燈顯示為“同相”；如果被測電網異相，則有線核相儀指示燈顯示為“異相”。

注意事項

◆ 在進行10KV高壓線路核相時，應嚴格遵守安全操作規程，確保人身安全。

◆ 應選擇符合相關規定的核相儀，并定期進行檢定校準。

◆ 在核相過程中，應注意周?chē)h(huán)境，避免觸碰其他帶電設施。

以下是一些額外的建議：

◆ 如果您沒有接受過專業的電氣培訓，建議您不要自行進行10KV高壓線路核相，而應聘請專業人員進行操作。

◆ 在進行10KV高壓線路核相之前，應仔細閱讀核相儀的使用說明書，并熟悉其操作方法。

◆ 在核相過程中，應穿著符合規定的個人防護裝備，例如絕緣服、絕緣靴、絕緣手套等。
