電纜故障測試系統的常見組件

電纜故障測試系統是一套綜合性的電纜故障探測儀器，其常見組件主要包括以下幾個方面：

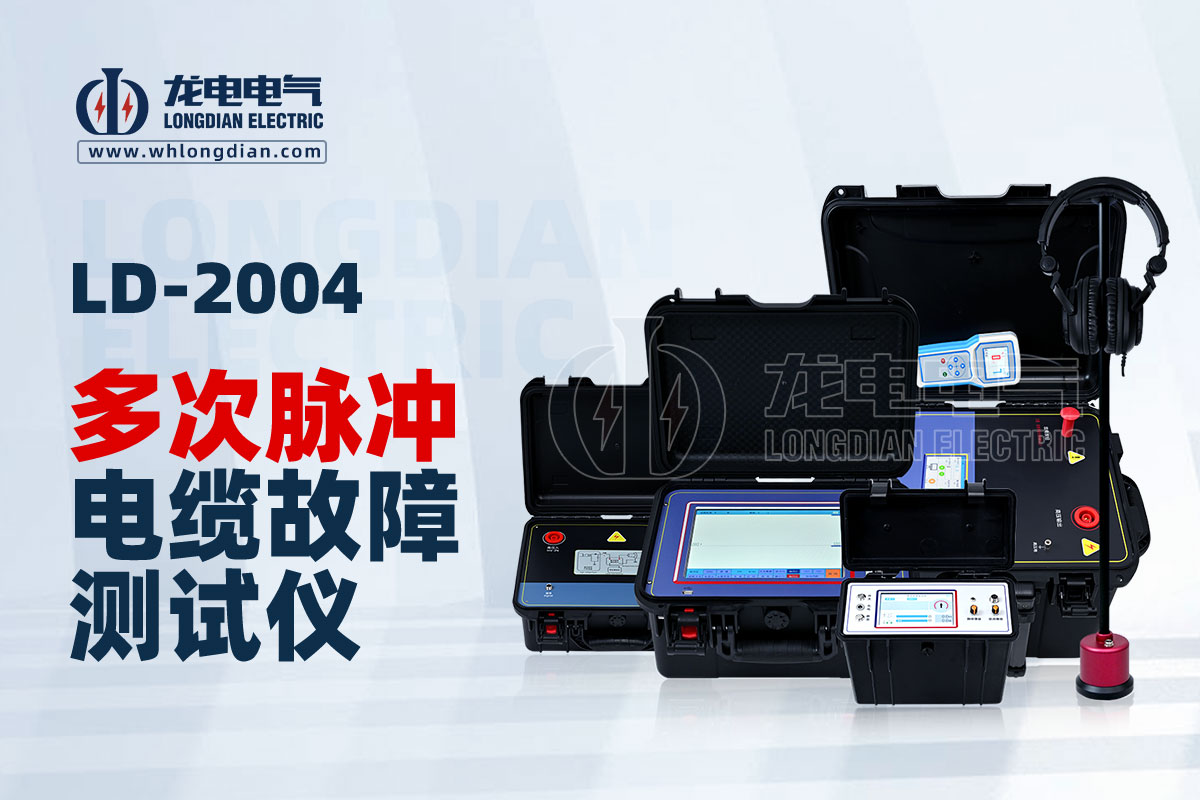

1. 電纜故障測試儀（主機）

◆ 定義與功能：電纜故障測試儀是整個電纜故障測試系統的核心部分，又稱電纜故障閃測儀、電纜故障檢測儀。它可以測量不同介質的各種材料，能夠自動生成電纜故障檢測報告，并具備人性化操作界面，通常可以連接筆記本電腦進行數據分析和報告生成。

◆ 技術特點：采用低壓脈沖法和高壓閃絡法進行探測，可測試電纜的各種故障，包括高阻閃絡、高低阻性的接地、短路和電纜的斷線、接觸不良等。對于電力電纜的閃絡及高阻故障，無需燒穿而直接測試。

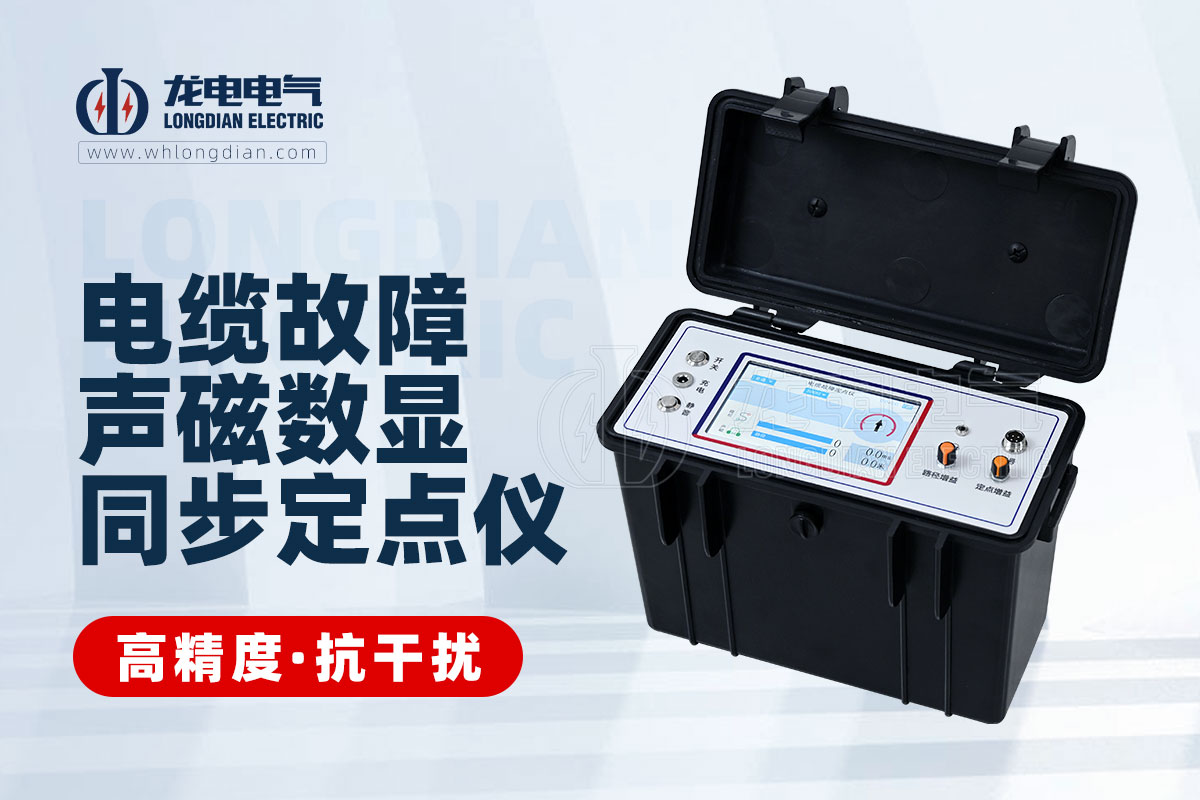

2. 電纜故障定點儀與路徑儀

◆ 定義與功能：電纜故障定點儀和電纜路徑儀統稱為電纜故障測試系統的第二大組件，也稱為附件。它們用于快速定位電纜故障并測量電纜故障長度，以便快速修復和恢復正常使用。

◆ 技術特點：電纜尋跡及故障定位儀由發射機和接收機及感應式探頭、電位差式探測架等組成，采用電磁感應方法對光纜、電纜進行路由尋跡及埋深測試，采用電位差方法對光纜、電纜進行故障定位測試。

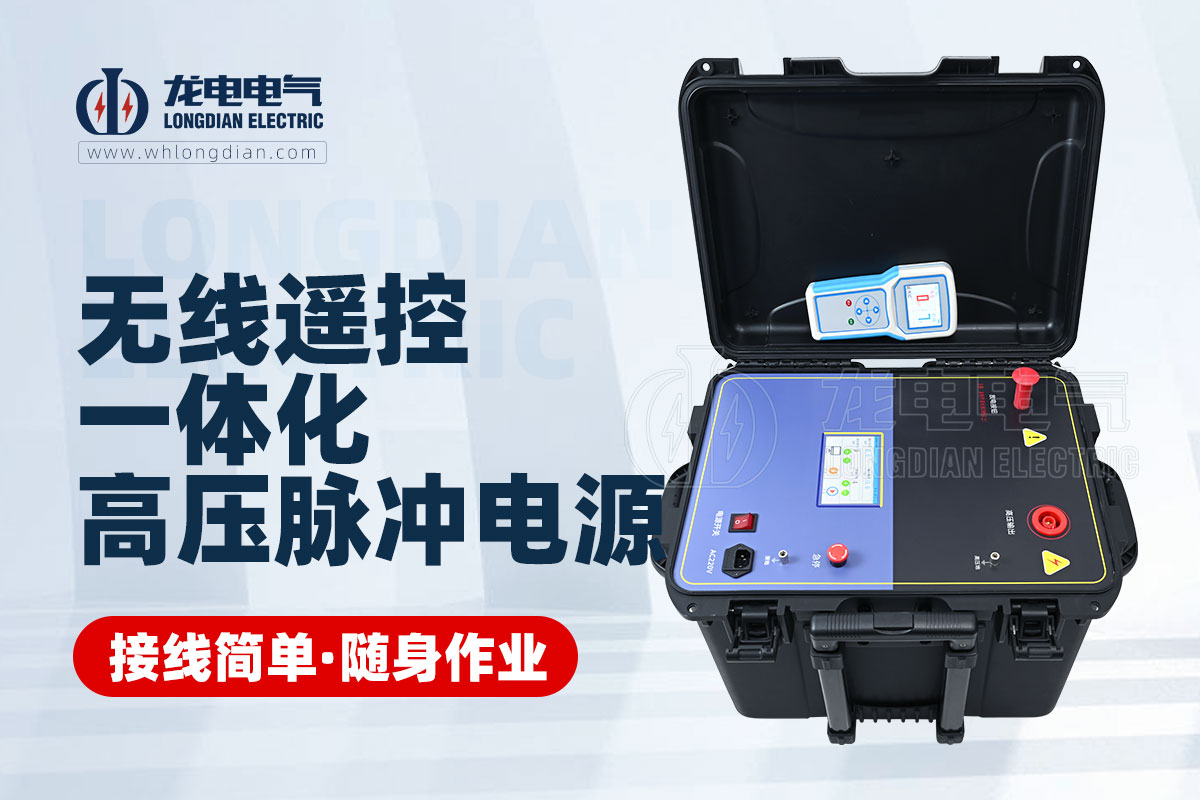

3. 直流高壓電源與脈沖儲能電容

◆ 定義與功能：直流高壓電源與脈沖儲能電容的結合構成了電纜故障測試系統的高壓脈沖發生器部分，用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。

◆ 技術特點：代替?zhèn)鹘y(tǒng)的測試變壓器和控制箱，用戶可以精確定位各種高阻抗故障。

4. 高壓設備

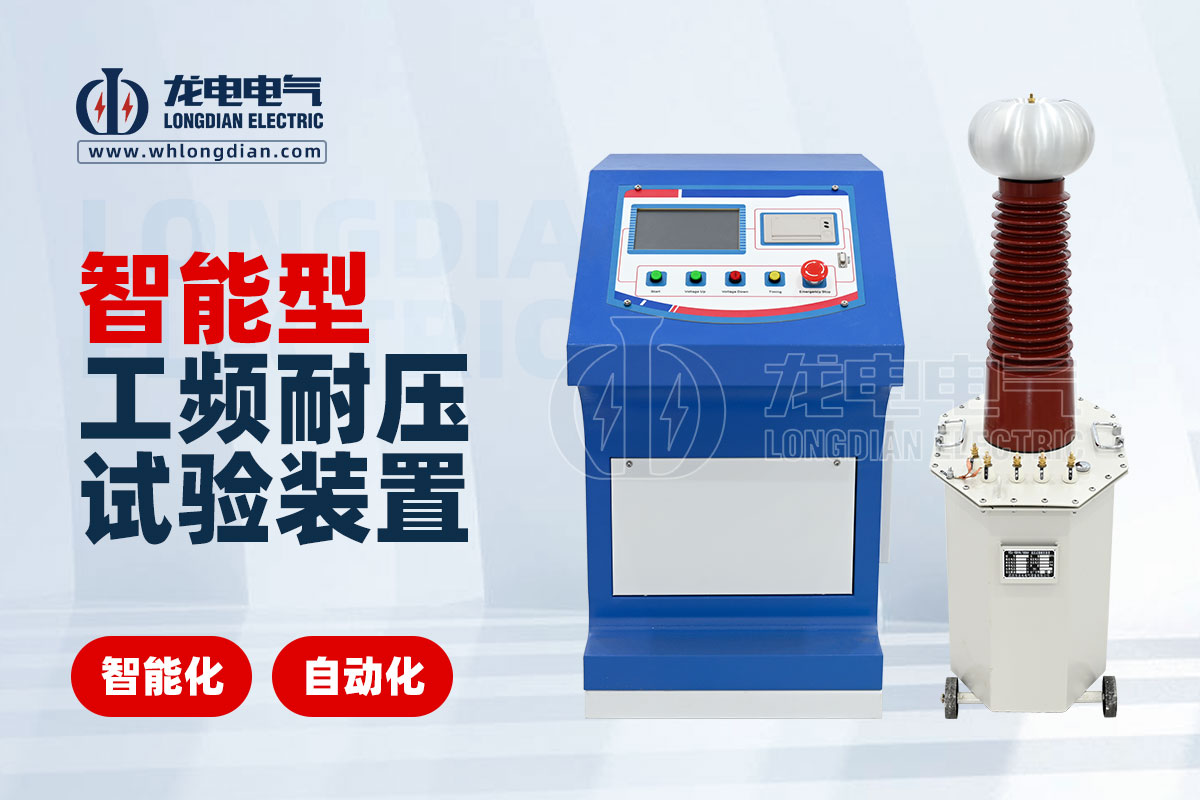

◆ 組成：包括放電取樣器、工頻高壓試驗裝置、脈沖貯能電容器、成套專用測試線等。

◆ 功能：這些設備在電纜故障測試過程中提供必要的高壓支持，確保測試過程的順利進行。

5. 其他輔助組件

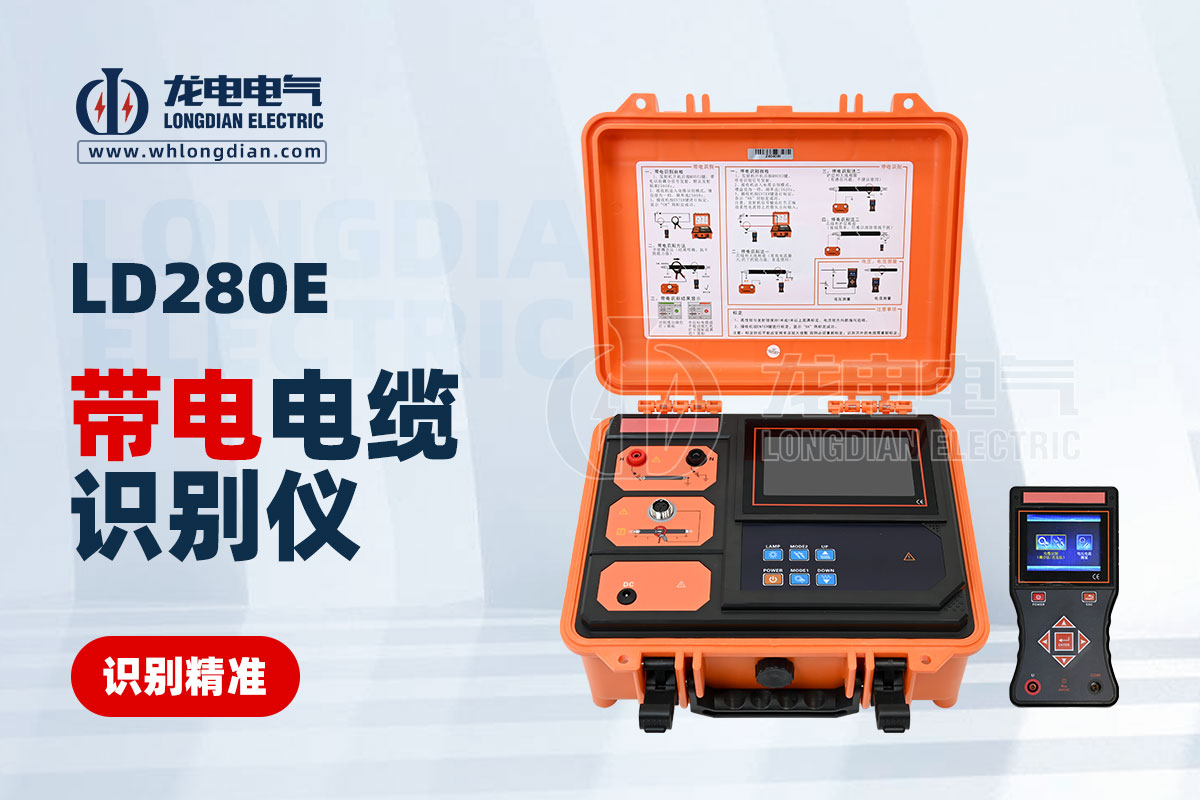

◆ 電纜識別儀：用于在復雜環境中識別并區分不同的電纜線路。

◆ 高壓電纜安全刺扎器：在需要進行電纜刺扎操作時，確保操作人員的安全。

綜上所述，電纜故障測試系統的常見組件涵蓋了從故障檢測、定位到高壓支持等多個方面，確保了電纜故障測試的高效性和準確性。這些組件的協同工作，使得電纜故障測試系統能夠應對各種復雜的電纜故障情況。
