變壓器全自動變比組別測試儀使用方法

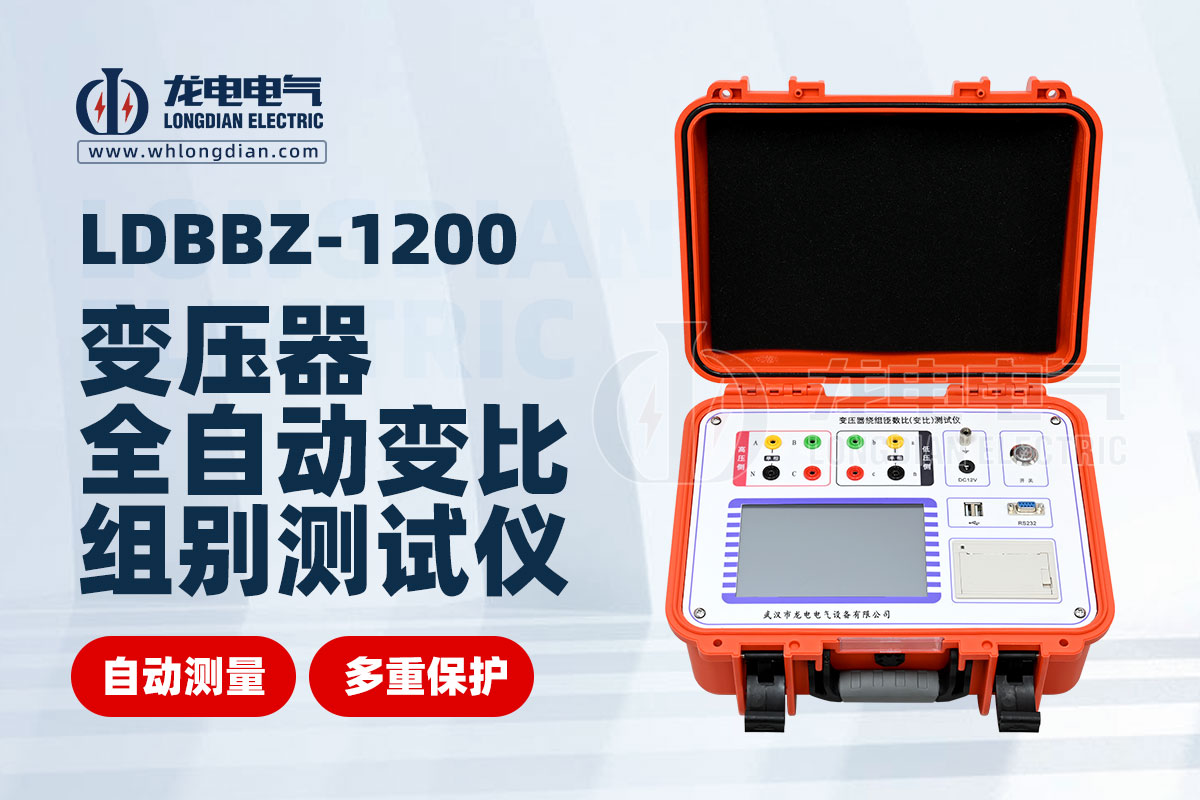

LDBBZ-1200變壓器全自動變比組別測試儀主要用于檢查變壓器變比是否與銘牌值相符、檢查電壓分接開關指示位置是否正確、檢查各線圈的匝數比以判斷變壓器是否存在匝間短路、測出三相變壓器本身變壓比的不平衡度以及提供變壓比的準確程度以判斷變壓器能否并列運行等。

在測試之前我們需要檢查設備，確保測試儀主機、測試線、充電適配器、U盤、鼠標等配件齊全且完好無損。再之接線準備，根據待測變壓器的類型（單相或三相），按照說明書中的接線圖示正確連接測試線。注意高、低壓電纜不要接反，測試線夾的黃、綠、紅分別對應變壓器的A、B、C相，不要接錯。

檢查完畢后，開始測試儀的具體操作步驟

① 開機與主菜單：

關閉測試儀的電源開關，完成接線后，打開電源開關。

稍后，液晶屏上將顯示主菜單。

② 參數設定：

點擊“參數設定”進入參數設置界面。

輸入設備名稱、設備類型（單相變壓器、PT、CT或三相變壓器等）、高壓額定電壓、低壓額定電壓等參數。

儀器將自動計算變比、檔位電壓差、調壓比等參數。

輸入開關分接范圍和額定檔位，以便在測試中正確顯示變壓器檔位。

③ 開始測試：

點擊“開始測試”，儀器將進行自檢，并提示檢查高壓和低壓接線是否正確。

確認接線無誤后，儀器將開始測試，并顯示測試結果。

④ 測試結果查看與保存：

測試完成后，儀器將顯示三相或單相測試結果。

三相測試結果包括檔位、高壓電壓、低壓電壓、計算變比、變比誤差及相位等信息。

單相變壓器測試結果包括極性顯示（同名端用“-”表示，異名端用“+”表示）。

點擊“繼續測試”，儀器會將測試結果保存在一個文檔內，方便后續打印和輸出Word報告。

⑤ 數據導出與打?。?/p>

插入U盤后，點擊“文件管理”進入數據導出界面。

選擇需要導出的數據，點擊“導出”鍵將數據導出至U盤。

如需打印測試結果，點擊“打印”按鈕，按照屏幕提示操作即可。

⑥ 軟件安裝與報告生成：

使用儀器配的U盤中的上位機軟件和報告模板，將其復制到桌面進行安裝。

雙擊安裝后的軟件，選擇需要查看的文件，點擊“轉換為Word”即可生成測試報告。

在試驗時需要注意的事項

◆ 在測試過程中，務必確保變壓器外殼和儀器的接地端良好接地，但三相變壓器的中性點不要接地，單相試驗變壓器的高壓尾也不要接地。

◆ 測試前請仔細檢查接線是否正確，避免接反或接錯導致測試失敗或設備損壞。

◆ 在測試高壓對低壓的比值及相角差時，請注意安全，避免直接接觸高壓電源。

◆ 儀器內部有強大的保護功能，但在操作過程中仍需謹慎，避免不當操作導致設備損壞或人員受傷。
