高壓開關特性測試儀的核心功能解析：如何精準評估斷路器性能？

在電力系統運維中，高壓開關特性測試儀被譽為"斷路器體檢專家"。它能精確捕捉分合閘時間、行程速度等30+項關鍵參數，直接影響著電網安全與設備壽命。

一、高壓開關特性測試儀的三大核心功能模塊

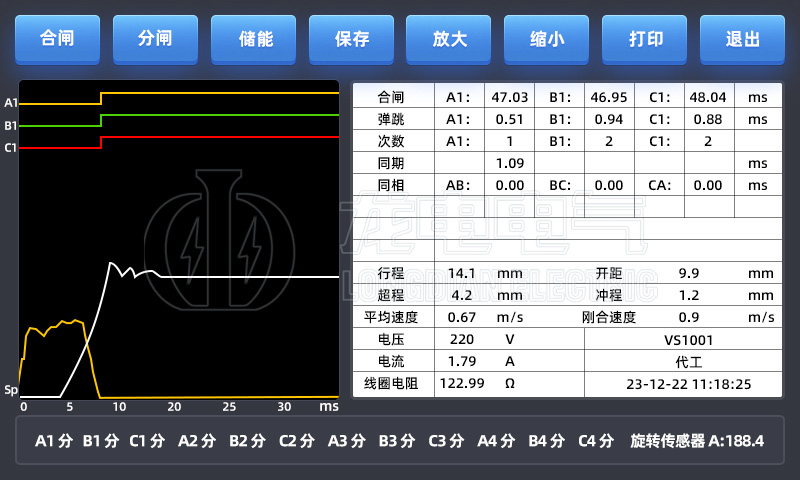

1. 機械特性分析系統：捕捉毫秒級動作細節

動態行程監測：采用0.1mm分辨率直線傳感器，實時繪制觸頭運動曲線

速度特性計算：自動識別剛分/剛合點，計算平均速度、最大速度等參數

彈跳時間檢測：精確測量觸頭碰撞產生的振動波形（典型精度±0.1ms）

2. 分合閘時間測量系統：時間維度的高精度掌控

多通道同步采集：支持12路獨立計時通道（A/B/C三相+輔助觸點）

抗干擾設計：在2000V/μs瞬態電場下仍能保持±0.1ms測量精度

智能算法補償：自動修正電纜長度帶來的時延誤差

3. 儲能機構診斷系統：發現隱性故障

電機電流波形分析：通過電流曲線異常識別齒輪磨損、潤滑不足等問題

彈簧儲能時間監測：對比歷史數據判斷機構老化程度

閉鎖裝置檢測：驗證防跳、防慢分等保護功能可靠性

二、精準評估斷路器性能的4步操作法

步驟1：測試前準備

連接6組傳感器（行程、速度、電流等）

設置斷路器型號參數（行程標準值、額定速度等）

步驟2：自動測試流程

啟動分閘/合閘操作

同步采集機械特性數據

生成多維參數分析報告

步驟3：關鍵指標診斷

步驟4：智能診斷建議

紅黃綠三色預警：自動標注異常參數

故障代碼庫：匹配300+種典型故障模式

維修建議推送：根據數據異常特征推薦檢修方案

三、現場測試典型案例解析

案例背景：某220kV變電站斷路器合閘異常

測試發現：C相合閘時間達62ms（超標24%），行程曲線出現雙峰波動

原因診斷：操作機構卡澀導致緩沖器失效

處理結果：更換液壓機構后，合閘時間恢復至38ms，避免非計劃停電事故

專家建議：

"定期測試應重點關注分合閘時間波動率，當季度數據變化超過15%時，必須進行解體檢查"
——國家電網設備檢測中心 王工

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商，專注于高壓開關特性測試儀等電力試驗設備的研發與生產。深耕電力行業多年，公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾，贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持，確保您的設備始終處于最佳狀態。選擇龍電電氣，選擇專業與信賴！
