如何用聲磁同步法檢測電纜斷點

電纜斷點檢測是電力維護中的重要環節。聲磁同步法作為一種先進的電纜故障定位技術，能夠精準、高效地檢測電纜斷點，提高電力系統的安全性和可靠性。

電纜斷點檢測的重要性

電纜是電力傳輸?shù)闹匾d體，一旦發生斷點，將導致電力中斷，影響生產和生活。因此，及時、準確地檢測電纜斷點，對于保障電力系統的安全穩定運行至關重要。

傳統電纜斷點檢測方法的局限性

傳統的電纜斷點檢測方法，如低壓脈沖法、高壓閃絡法等，存在檢測精度低、受環境干擾大、操作復雜等問題。

聲磁同步法的原理

聲磁同步法是一種利用電纜故障放電產生的聲波和磁場信號，通過測量聲磁信號到達時間差來精確定位故障點的技術。其原理如下：

• 故障放電： 在電纜斷點處施加高壓脈沖，使故障點產生放電。

• 聲磁信號： 放電同時產生聲波和磁場信號。

• 時間差測量： 利用傳感器同時接收聲磁信號，并測量其到達時間差。

• 故障定位： 根據聲磁信號時間差與距離的關系，計算出故障點的位置。

聲磁同步法的優勢

• 精準定位： 聲磁同步法能夠精準定位電纜斷點，誤差小。

• 抗干擾能力強： 聲磁信號受環境干擾小，檢測結果穩定可靠。

• 操作簡便： 聲磁同步法操作簡單，易于掌握。

• 適用范圍廣： 聲磁同步法適用于各種類型的電力電纜。

聲磁同步法的應用

聲磁同步法廣泛應用于電力、鐵路、石化等行業的電纜故障檢測中。其應用場景包括：

• 電力電纜故障檢測

• 鐵路信號電纜故障檢測

• 石化企業電纜故障檢測

• 城市地下電纜故障檢測

聲磁同步法電纜斷點檢測的步驟

• 故障預定位： 首先使用電纜故障測試儀進行故障的預定位，確定故障點的大致范圍。

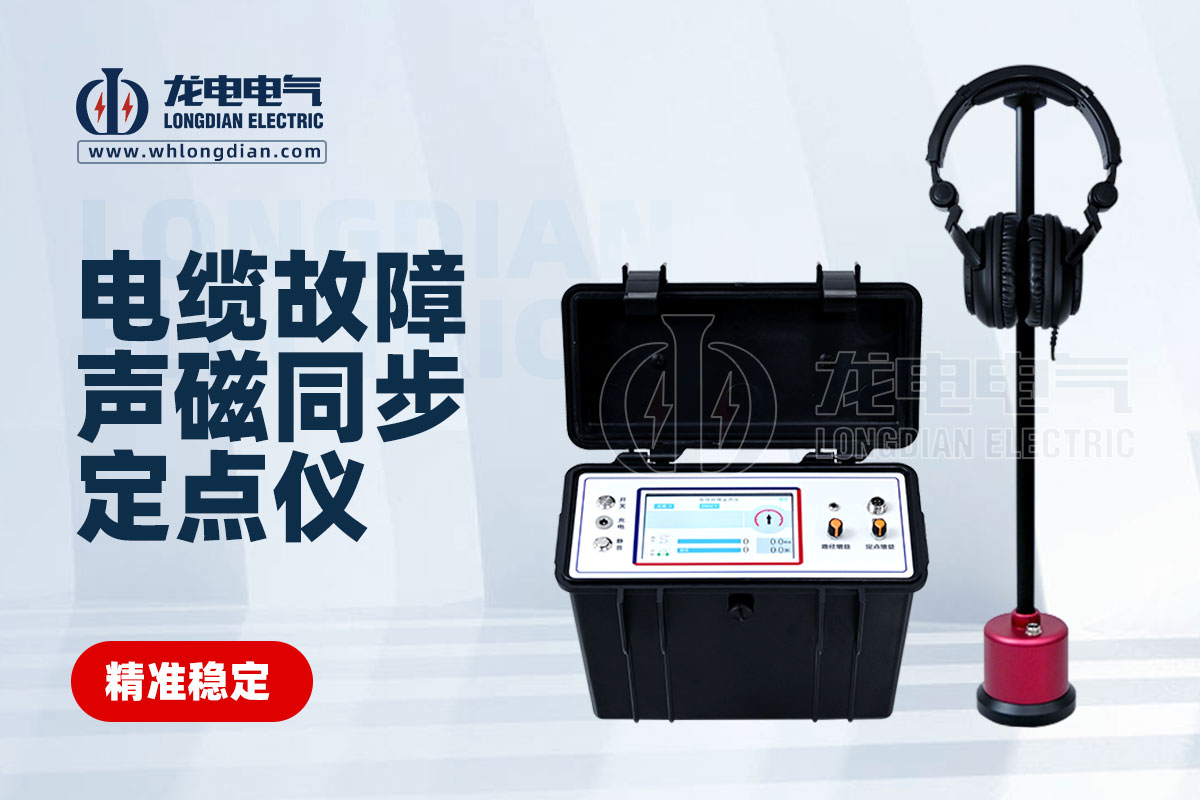

• 聲磁同步法精確定位： 在預定位的故障點區域，使用聲磁同步電纜故障定位儀進行故障點的精確定位。

• 故障點確認： 挖掘電纜，確認故障點的位置。

聲磁同步法作為一種先進的電纜故障定位技術，具有精準、高效、可靠的優勢，能夠有效解決傳統電纜斷點檢測方法的局限性。隨著電力行業的不斷發展，聲磁同步法將在電纜故障檢測中發揮越來越重要的作用。
